エッジバンドコーティング装置：種類、パラメータ、ライン構成

何 エッジバンドコーティング装置 必要性とそれが重要な理由

エッジバンドコーティング装置 エッジバンディング材（パネル家具やキャビネットの露出したエッジを仕上げるために使用される、PVC、ABS、メラミン、ベニヤ、またはアクリルの細いストリップ）上に、接着剤、プライマー、ラッカー、または機能性コーティングの連続した均一な層を塗布します。コーティング ラインは、エッジ バンディング プレスの上流または後処理仕上げステップとして下流に設置されており、その精度が接着品質、表面の一貫性、バンディングの最終的な視覚グレードを直接決定します。

大量のパネル家具の製造において、エッジバンドの品質は製品グレードを示す最も目に見える指標の 1 つです。エッジのコーティングが不十分である場合（不均一な接着剤の分布、表面の多孔性、色むら）は、基板パネルがどれほど適切に準備されているかに関係なく、品質に問題があることを示します。このため、2000 年代初頭以降、中規模から大規模のエッジ バンディング生産では、手動またはインライン塗布ではなく、専用のコーティング装置が標準となっています。

世界のエッジバンディング市場は約 2023 年に 32 億ドル 家具、キッチンキャビネット、オフィス備品分野からの持続的な需要に牽引され、年平均約5.8%で成長しています。設備投資はこの成長に追随しており、特にメーカーがより高精度の表面処理を必要とする高光沢、質感のある、共押出バンディング プロファイルに移行しているため、コーティング ラインのアップグレードがエッジ バンド生産の設備投資の大きな割合を占めています。

エッジバンドコーティング装置の主な種類

エッジバンドコーティングシステムは単一の機械カテゴリではありません。適切な装置のタイプは、塗布されるコーティング材、基材、必要な出力速度、およびコーティングがバンド ストリップの表面、裏面、または両面に塗布されるかどうかによって異なります。

ローラーコーティング機

ローラーコーターは、1 つまたは複数の回転ゴムまたはスチール ロールを使用して、計量されたコーティング膜を機械を通過するときにバンディング表面に転写します。これらは、高スループット、一貫した湿潤膜厚、および幅広い水系、溶剤系、UV 硬化型コーティングとの互換性により、エッジ バンドの製造で最も広く使用されているフォーマットです。エッジバンディング用の最新のローラーコーティングシステムのライン速度は通常、 毎分20～80メートル 、ハイエンド構成では、薄い PVC 基板の場合は 120 m/分に達します。

リバース ローラー コーティング (アプリケーター ロールが基材の移動方向と逆方向に回転する) は、フォワード ロール塗布よりも滑らかで平らなフィルムを生成し、高光沢および鏡面仕上げのバンディング製品に適しています。

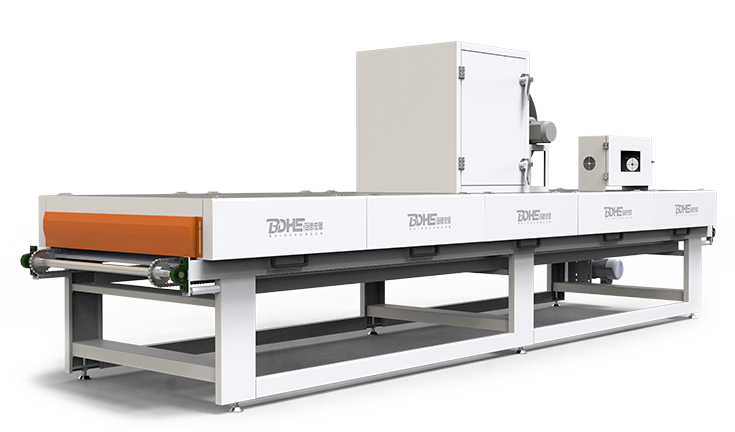

UVコーティングライン

UV コーティング システムは、溶剤の蒸発や加熱乾燥ではなく、紫外線ランプの露光で即座に硬化する光開始剤で活性化されたラッカーまたはワニスを塗布します。これにより、ラインの乾燥トンネルの長さが不要になり、リニア メートルあたりのエネルギー消費が削減され、従来の自然乾燥またはオーブン硬化コーティングよりも硬く、耐薬品性の高い表面が生成されます。 UV ラインは、耐傷性と光沢保持が重要なセールス ポイントであるプレミアム PVC および ABS エッジ バンドの製造では標準です。

一般的な UV エッジ バンド コーティング ラインは、供給セクション、前処理 (プラスチック基板への接着促進のためのコロナまたは火炎処理)、ローラーまたはカーテン コーター、UV 硬化ランプ バンク (通常は 80 ～ 200 W/cm 水銀または LED-UV ランプ)、および巻き取り前の冷却セクションで構成されます。 LED-UV システムは、熱出力が低く、ランプ寿命が長く（水銀の 1,000 ～ 2,000 時間に対して 20,000 時間超）、オゾンが発生しないため、2018 年以降、新規設備で水銀アークランプに大きく取って代わりました。

ホットメルト接着剤バックコート機

別のカテゴリのエッジ バンド コーティング装置は、生産中にホットメルト接着剤 (EVA、PUR、またはハイブリッド配合) をバンディング ストリップの裏面に塗布します。これにより、バンディング マシンに別個の接着剤ポットを必要とするのではなく、貼り付け時点で熱によって活性化できる事前に接着されたエッジ バンディングが作成されます。バックコーティングラインは、接着剤の正確な計量と巻き取り前の冷却制御が必要なため、表面コーティングラインよりも低速で動作します（通常 10 ～ 30 m/分）。家具メーカーがインライン PUR 接着ポット管理の複雑さを必要とせずに、より強力な接着性能と耐湿性を求めているため、PUR バックコーティングされたエッジバンドの需要が高まっています。

プライマーおよび前処理システム

プライマーコーティング装置は、一次装飾コーティングまたは機能コーティングの前に、薄い接着促進層 (通常 2 ～ 8 gsm) を塗布します。 PVC および ABS 基材では、プライマーとコロナ放電処理が組み合わせられることがよくあります。これにより、表面エネルギーが 40 mN/m 以上に増加し、その後のコーティング層がクレーターや魚眼欠陥なしで確実に接着します。プライマー システムは、スタンドアロン ユニットとして設置されるのではなく、マルチパス コーティング ラインの最初のステーションとして統合されることがよくあります。

塗装装置を指定する際の主要な技術パラメータ

エッジバンド生産ラインに間違ったコーティング装置を選択することは、資本の面でも、それが引き起こす下流の品質問題の面でも、コストのかかる間違いです。次のパラメータは、マシンが特定のアプリケーションに適合するかどうかを決定する最も一般的なパラメータです。

ウェット膜厚制御

正確な湿潤膜厚（通常はミクロン（μm）またはグラム/平方メートル（gsm）で測定）を設定および保持する機能は、最も基本的な性能基準です。製造工程全体でのコーティング重量の変動が ±5% を超えると、完成したバンディングに目に見える光沢の不均一性や接着力の変動が生じます。最新のサーボ駆動ローラーコーターは膜厚公差を範囲内に維持します ±2～3% フル生産速度で。古い空気圧式または手動調整式の機械では、特に速度変更時に±10% 以上の誤差が生じる場合があります。

基板の幅と厚さの範囲

エッジバンディングの幅は通常 19 mm ～ 100 mm の範囲で、最も一般的な市販サイズは 22 mm、35 mm、および 42 mm です。コーティング装置は、ロールの交換や大幅な再設備を必要とせずに、生産構成の全幅範囲に対応する必要があります。 0.4 mm の薄い PVC フィルム バンドから 3 mm の厚さの ABS または無垢材のストリップまでの厚さの処理には、調整可能なニップ圧力と、基材の変形やマーキングを防ぐ入口/出口ガイド システムが必要です。

コーティング材料の適合性

ローラーの材質、ドクターブレードの構成、およびパンの設計は、コーティングの化学的性質に適合させる必要があります。水性コーティングはほとんどのゴムロール配合と互換性がありますが、腐食を防ぐためにステンレス鋼のパンとポンプコンポーネントが必要です。溶剤ベースのシステムでは、耐溶剤性ゴムコンパウンド (通常は EPDM または Viton) と、コーティングゾーンでの防爆電気仕様が必要です。 UV コーティングでは、急激な粘度変化やコーティング重量のドリフトを引き起こす早期硬化を防ぐために、パンとローラーの周囲に UV 不透過性の囲いを設ける必要があります。

乾燥・硬化部の長さ

溶剤および水ベースのコーティングの場合、乾燥トンネルの長さは、ライン速度と設定されたオーブン温度でのコーティングの蒸発速度によって決まります。乾燥セクションのサイズが小さすぎると、メーカーはそれを補うためにライン速度を下げることを余儀なくされ、生産能力が直接的に低下します。一般的なベンチマークとして、60 ～ 80 m/min での PVC バンディング上の水性コーティングには、約 オーブンの長さ 8 ～ 12 メートル 溶媒蒸気を除去するのに十分な空気流を備えた 60 ～ 80°C で。 UV ラインによりこの制約は解消されますが、交換上の懸念事項として UV ランプの熱管理が導入されます。

テンションとウェブコントロール

エッジバンディングは狭く、多くの場合薄い基材であり、コーティングラインを通過する際に横方向のふらつきや縦方向の張力変動の影響を受けやすくなります。アクティブな張力制御 (ダンサー ロール、ロードセル ベースのサーボ巻き戻し機、閉ループ ウェブ ガイド) がないと、コーティング ゾーンはさまざまな速度と角度で基材を受け取り、縞模様やエッジ コーティングのドロップアウトが発生します。これは、40 m/分を超える速度での薄い (0.4 ～ 0.8 mm) PVC バンディングで特に一般的な問題です。

インラインコーティングとオフラインコーティング: どの構成がどの操作に適合するか

エッジバンドコーティング装置は、押出成形または印刷ラインの一部としてインラインで使用するか、スタンドアロンの後処理としてオフラインで使用するという、2 つの根本的に異なる構成で導入されます。この選択は、柔軟性、資本コスト、生産スケジュールに大きな影響を与えます。

インラインコーティング は、コーティングステーションをエッジバンド押出または印刷ラインに直接統合し、バンディングが出力ロールに巻き取られる前に表面処理を適用します。これにより、個別の取り扱いステップが不要になり、製造とコーティングの間の表面汚染のリスクが軽減されます。制約は、コーティング ライン速度を上流の押出または印刷速度と同期させる必要があることです。これらが一致しない場合、コーティングの品質が低下するか、押出速度を抑える必要があります。インライン システムは、製品の組み合わせが狭く、生産期間が長い場合に最も費用効果が高くなります。

オフラインコーティング は別のプロセスとして動作し、通常はコーティングされていないバンディングの巻かれたロールを保管場所から取り出し、専用のコーティングラインに通します。これにより、コーティングのスループットと押出成形のスループットが切り離され、複数の種類の基材を同じ機械で実行間で切り替えながらコーティングできるようになり、サードパーティのバンディング メーカーにとって付加価値サービスとしてコーティングが可能になります。オフライン ラインでは、より多くの床面積と追加の処理手順が必要になりますが、運用上の柔軟性が大幅に向上します。専用のエッジ バンド コーティング作業のほとんど (特に、コーティングが契約サービスであることが多い中国、ドイツ、イタリア) では、オフライン構成が使用されます。

新しいトレンド: デジタル印刷の統合とエココーティング配合

2 つの開発により、現在の市場サイクルにおけるエッジ バンド コーティング装置の要件が再構築されています。

1つ目は、次の統合です。 デジタルインクジェット印刷 塗装ラインあり。デジタル印刷されたエッジ バンディング (装飾パターンがグラビア印刷や輪転グラビア印刷ではなくインクジェットによって適用される) がニッチなものから主流に移行するにつれて、コーティング装置はデジタル インク システムで動作するように適応させる必要があります。デジタルインクでは、プラスチック基材上でドットゲイン制御と色濃度を達成するために特定のプライマー配合が必要であり、製品の耐用年数にわたって色の忠実性を維持するには、印刷後に適用される UV トップコートは光学的に透明で黄ばんでいない必要があります。これにより、デジタル印刷後のアプリケーション向けに特別に調整された UV LED コーティング ステーションの需要が高まっています。

2 つ目のトレンドは、 低VOCおよび水ベースのコーティング配合 EU、中国（GB/T基準）、そして北米でもますます強化される環境規制に対応しています。水ベースの UV コーティングは、水ベースの化学の低溶剤の利点と UV の即時硬化を組み合わせたもので、現在ではエッジバンド用途で商業的に実行可能であり、以前は溶剤ベースのシステムがデフォルトだった新しいコーティング ライン設備でも仕様化されています。機器メーカーは、ステンレス鋼のウェットセクション、改善されたオーブンのエアフローシステム、およびこれらの配合物のより高い含水量とさまざまな光開始剤の化学反応に最適化された UV ランプ構成で対応しています。
